带加长内圈和紧定螺钉锁紧的立式丝瓜视频IOS下载座日本标准铸铁球丝瓜视频IOS下载单元
立式（轴台式）球丝瓜视频IOS下载单元包括一个安装在铸铁丝瓜视频IOS下载座内的嵌入式丝瓜视频IOS下载，丝瓜视频IOS下载座可通过螺栓安装在支撑面上。 这种单元强度高，硬度大，适用于旋转方向固定或交替的应用。 内圈两侧加长，通过拧紧内圈上的紧定螺钉锁定在轴上，便于安装。- 坚固
- 适合恒定和交替旋转
- 安装方便
- 丝瓜视频IOS下载已预填润滑脂并配备密封
- 可在轴上快速锁定
- 性价比高

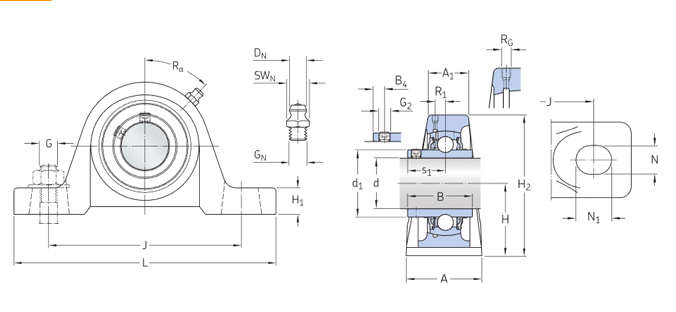

尺寸
| d | 55 mm | 孔径 |
|---|---|---|
| d1 | ≈70 mm | 内圈挡边直径 |
| A | 59 mm | 底座宽度 |
| A1 | 36 mm | 最高宽度 |
| B | 55.6 mm | 内圈宽度 |
| B4 | 9.5 mm | 锁定扣侧面到螺纹中心距离 |
| H | 63.5 mm | 球面丝瓜视频IOS下载位中央高度 |
| H1 | 22 mm | 螺柱高度 |
| H2 | 126 mm | 总高度 |
| J | 171 mm | 连接螺栓之间的距离 |
| J | max.173 mm | 连接螺栓之间的距离 |
| J | min.169 mm | 连接螺栓之间的距离 |
| L | 219 mm | 总长度 |
| N | 20 mm | 连接螺栓孔的直径 |
| N1 | 22 mm | 连接螺栓孔的长度 |
| s1 | 33.4 mm | Distance from locking device side face to raceway centre |
| RG | 1/8-27 NPT | 丝瓜视频IOS下载座的油嘴螺纹 |
|---|---|---|
| R1 | 4 mm | 丝瓜视频IOS下载座螺纹的轴向位置 |
| Rα | 45 ° | 丝瓜视频IOS下载座螺纹的角度位置 |
DN | 6.589 mm | 油嘴的顶部球体直径 |
|---|---|---|
| SWN | 11.11 mm | 油嘴的六角尺寸 |
| GN | 1/8-27 NPT | 油嘴螺纹 |
数据计算
| 基本额定动荷 | C | 43.6 kN |
|---|---|---|
| 基本额定静负荷 | C0 | 29 kN |
| 疲劳负荷限值 | Pu | 1.25 kN |
| 极限转速 | 3 000 r/min | |
| 锁紧方式 | 骗你锁环 |
重量
| 丝瓜视频IOS下载单元重量 | 3.6 kg |
安装信息
| 紧定螺钉 | G2 | M10x1.25 |
|---|---|---|
| 紧定螺钉的六角扳手尺寸 | 5.08 mm | |
| 推荐的紧定螺钉拧紧力矩 | 16.5 N·m | |
| 连接螺栓的推荐直径，毫米 | G | 16 mm |
| 连接螺栓的推荐直径，英寸 | G | 0.625 in |
包含的产品
| 丝瓜视频IOS下载座 | P 211 |
| 丝瓜视频IOS下载 | UEL 211 |
鲁岳不锈钢丝瓜视频IOS下载（无锡）有限公司生产的SIAIF带座外球面丝瓜视频IOS下载 UELP211 使用范围很广，主要应用于钢厂冶金、玻璃、高炉、喷漆设备、矿山机械、输送机、传输装置、锅炉风机、真空设备、窑炉窑车、机床设备、工程机械、、输送设备、颗粒机、振动筛、汽车、石油、电力、电机、风电设备等高温作业机械。本公司生产的带座外球面丝瓜视频IOS下载 UELP211>产品价格合理，保证质量，满足客户的产品工艺需求。
